3.3 Planos acotados
Introducción al sistema
El sistema de planos acotados es una proyección cilíndrica ortogonal sobre un único plano coordenado horizontal.
Es un sistema de representación en el que la proyección es paralela y ortogonal sobre un plano de proyección (PP) o comparación (PC), en el que a cada punto proyectado se le asocia con un valor, que es la cota o distancia con dicho plano de comparación.

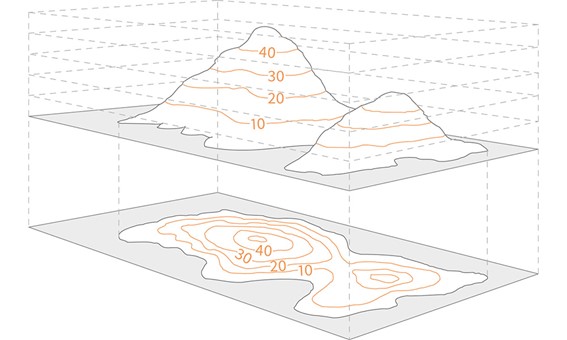

Se emplea principalmente en las representaciones topográficas, ya que usualmente a cada punto del plano sólo le corresponde uno del espacio. En estas representaciones, el relieve viene definido por las curvas de nivel resultantes de la intersección del terreno con planos a cotas determinadas, como se observa a continuación:
